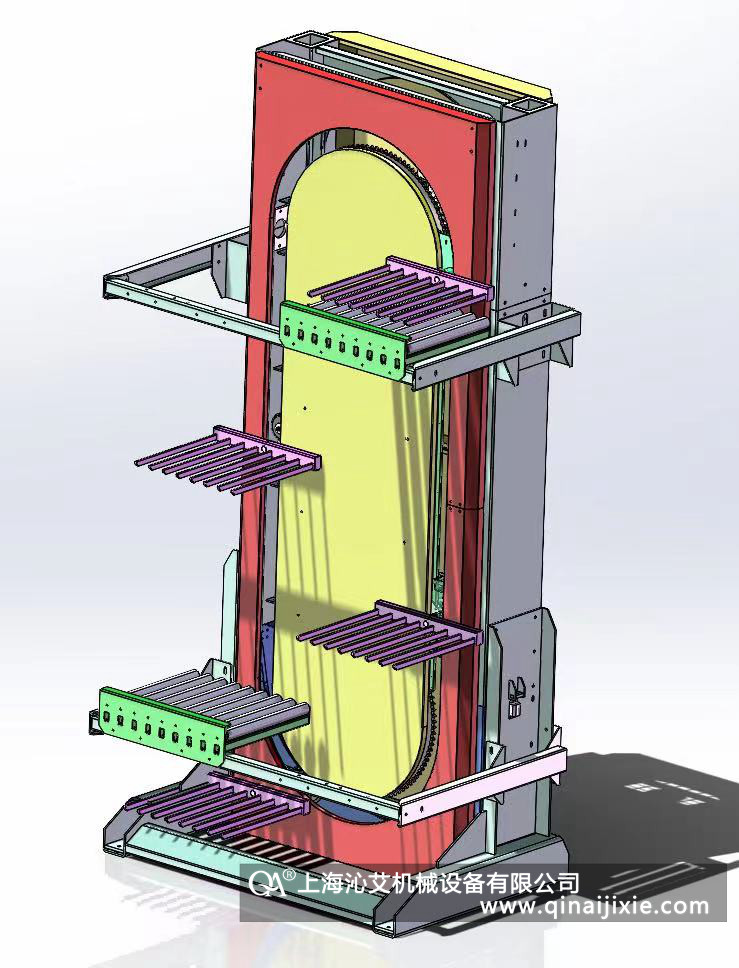

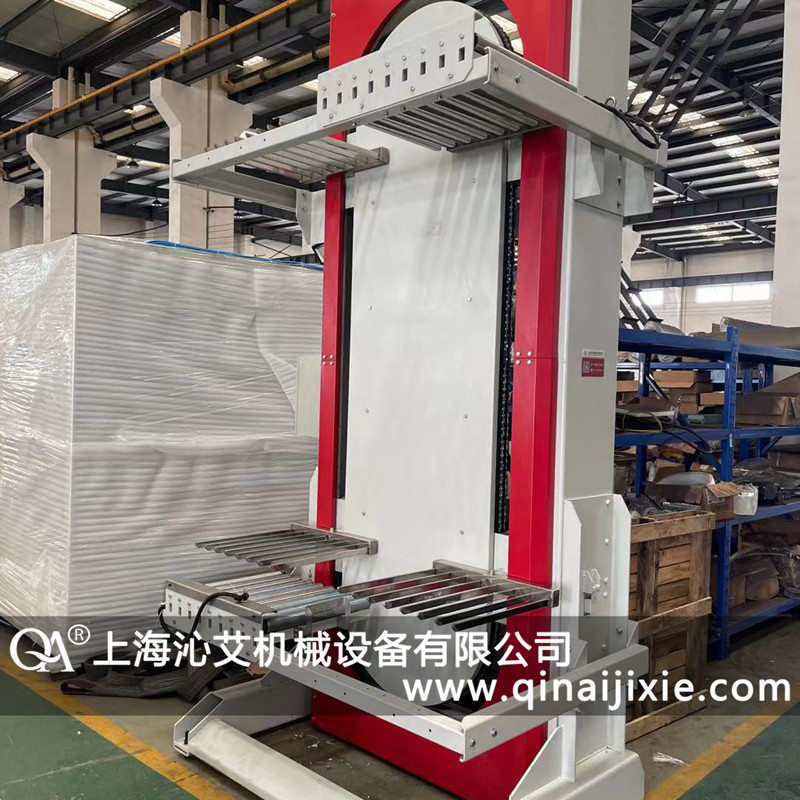

垂直循环式升降机参数

1、搬运物参数： 输送机速度： 10-30m/min，提升机速度： 10-30m/min.

2、货物尺寸： 650*400*450mm

3、搬运物重量:50Kg

4、楼层高度: 1—3 楼  2-3 楼（可非标定制）

5、输送节拍: 300 件每小时

6、设备噪音： 低于 75 分贝(距离设备 1 米处， 除刹车马达刹车音)

7、电气防护： 电机为 IP55、绝缘等级 F 现场仪表及传感器为 IP65 控制柜及操作盘为 IP54；

垂直循环式升降机设备材质：

1、零部件表面处理： 材质为不锈钢的机械加工件需抛光处理，链轮发黑处理，其余件镀锌 处理

2、镀锌件涂层厚度为： 0.005-0.015mm 之间

3、设备颜色： 防护罩、安全护栏等为国际安全色-GSB G51001-94-Y06（淡黄）

垂直循环式升降机电气控制

1. 循环式提升机马达的选型

1.1 马达的额定功率应满足需方产品负载要求，且马达、减速机、变频器功率与性能相匹配；

1.2 依据需方环境条件，选择合适的通风方式、结构形式及防护等级；

1.3 三相马达余量系数 1.5-2.0，电机 IP55 绝缘等级 F 级， 仪表及传感器为 IP65，控制箱及操作箱 位 IP54 ；

2. 循环式提升机电器原件的选用与安装

2.1 电路有过流、缺相、过载等保护功能。开关容量选择适当，有足够的过载能力;

2.2 电器原件排列整齐、 线路标记清晰、 原件及接线端子用线耳冷压接线， 接线牢靠无松动、 无断线、 漏 线；

2.3 控制箱内采用塑料线槽走线，线号、控制面板、标牌整洁清晰。

2.4 从控制箱引出的控制线至线槽段均采用电缆配金属软管配线方式；

2.5 安装 10 寸昆仑通态显示屏， 进行设备操作， 显示报警及故障信息， 变频器频率调节。

3 ．循环式提升机程序控制器（ PLC ）的选用

3.1 程序控制器（PLC） 采用西门子。

3.2 设备的程序控制器留有 5%的备用点，以备线体设备的功能扩展。

3.3 为避免外部故障或使用不当造成 PLC 输入， 输出点的损坏， 要求安装时采用必要的保护措施；

3.4 不用 PLC 直接带大电流负载， 通过相关的继电器间接带动。

3.5 对输入回路采用的直流 24V 电源。

3.6 对负载端串联容量相当的保险丝。

4．循环式提升机控制说明

控制柜布置合理，柜内有通风设施，声光报警装置。
