喷淋杀菌机
您所在的位置:首页 > 输送机 > 喷淋杀菌机 >

PET瓶玻璃瓶喷淋杀菌机

发布时间:2017/1/20 23:34:04 浏览次数:
PET瓶玻璃瓶喷淋杀菌机PET瓶玻璃瓶喷淋杀菌机


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

   PET瓶玻璃瓶喷淋杀菌机主要用途:

   本设备消化吸收德国、意大利、台湾等同类设备技术上全新设计而成。采用循环热水喷淋杀菌,温水预冷,冷水冷却的三段式处理或多段式处理,杀菌及冷却时间根据用户需求变频调速,自动控制高度自动化。应用 于 各种瓶装、罐装饮料,果蔬罐头等食品的常压巴式杀菌,也可用于PET瓶灌装茶饮料的冷却和含气饮料的温瓶。

  PET瓶玻璃瓶喷淋杀菌机工作条件:

  产品生产时所需要的水压力,均需稳定,电源电压也必须稳定。

 (1)无菌水要清洁,其压力为0.3mpa±0.1mpa。

 (2)自来水要清洁,呈中性,其压力为0.3mpa±0.1mpa。

 (3)电源电压为380伏±10%,频率:50hz。

 (4)控制电压为24伏。

  PET瓶玻璃瓶喷淋杀菌机工作原理:

  PET瓶玻璃瓶喷淋杀菌机是将经过瓶装密封后的瓶,通过环行塑料链板输送进入(喷淋设定水温)喷淋区域,来完成冷却过程,使瓶温降到一定温度(用户自行设定),达到冷却瓶身的目的。

  喷淋区域共分为三个区域:

第一区域由水箱(水槽共分二槽)中第一槽水提供,水温用户可以自行设定,如高于设定温度时,打开第一槽水的冷却管道(电磁阀打开),对水槽内的水进行冷却。喷淋冷却后的水流入水箱中第一槽,再循环使用。

第二区域喷淋,由循环泵抽水箱中第二槽水,打入冷却塔(用户自备一只3m3以上的大水箱,冷却塔里的水流进该水箱),再经冷水输送泵(用户提供)送入喷淋冷却泵进行喷淋冷却,冷却后的水流入水箱中的第二槽水,由循环泵再送至冷却装置冷却,再循环使用。

第三区域喷淋,由用户提供无菌水喷淋,目的是使冷却的瓶(罐)干燥后外观无水痕。冷却后的水流至水箱中的第二槽。  本机采用一个水箱分为二槽,当第一槽水位高时,水自动流入第二槽,反之也一样。如水箱水位总体偏高时,由溢流口管流出。

PET瓶玻璃瓶喷淋杀菌机主要技术参数:

 型号

 QA-1000

QA-2000

 QA-3000

 QA-5000


 最高杀菌温度

 100℃





 杀菌输送带宽度

 1500mm





 输送带线速度

 110-553mm





 加热蒸汽压力

 0.4mpa





 杀菌段长度(mm)

 9000

 16000

 22000

 320000


 预冷段长度(mm)

 1200

 16000

 1800

 2200


 冷却段长度(mm)

 3000

 5000

 8000

 10000


 加热循环水量(m3)

 21

 25

 35

 50


 电压(kw)

 9.6

 10.6

 13.6

 16.5


 设备外型尺寸(mm)

 长

 9880

 17880

 23800

 34880

 宽

 2250





 高

 1735

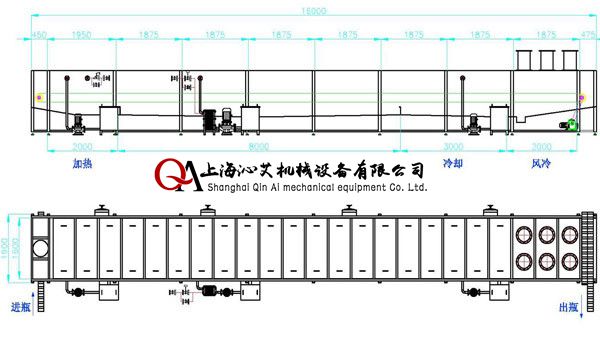

PET瓶玻璃瓶喷淋杀菌机示意图
