滚筒螺旋输送机
您所在的位置:首页 > 螺旋输送机 > 滚筒螺旋输送机 >

辊筒螺旋输送线

发布时间:2017/1/25 17:16:20 浏览次数:
辊筒螺旋输送线辊筒螺旋输送线


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

     辊筒螺旋输送线应用:

     辊筒螺旋输送线适用于各类箱、包、托盘等件货的输送,散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。辊筒螺旋输送线能够输送单件重量很大的物料,或承受较大的冲击载荷,滚筒线之间易于衔接过滤,可用多条滚筒线及其它输送机或专机组成复杂的物流输送系统。

    输送辊筒的选择:

     辊筒螺旋输送线辊筒根据输送环境的不同,确定滚筒所采用的材质和表面处理(碳钢镀锌、不锈钢、发黑还是包胶)。

     辊筒螺旋输送线内宽度由客户指定,可按客户需求制作,转弯滚线标准转弯内半径300、600、900、1200mm等,也可按客户需求采用其它特殊规格。直段滚筒所用的滚筒直径有38、50、60、76、89mm等。转弯滚筒的锥度我们会根据输送物体的重量、外形尺寸、线速度等来设计。

    上海沁艾机械生产的螺旋输送设备主要有:螺旋机、垂直螺旋输送机、螺旋提升机、螺旋升降输送机。承接各种规格不锈钢螺旋输送机,可根据库户实际要求设计加工。服务热线:021-31136125

辊筒螺旋输送线技术参数:

1.螺旋输送机结构材质:①碳钢烤漆或喷塑处理②不锈钢。

2.螺旋输送机圈数总长度:碳钢底链60米,不锈钢底链48米

3.输送宽度:200、300、400、600

4.螺旋输送可升降高度:

  ①单驱动最高6米,但实际运载速度及载重需配合输送圈数总长度而有所变动

  ②可多台串联高度达20米。

5.螺旋输送机(一个电机驱动)承载量:碳钢底链<750kg, 不锈钢底链<600kg.

6.辊筒螺旋输送线可采用210不锈钢、304不锈钢、316不锈钢,塑钢链板,网带等等。

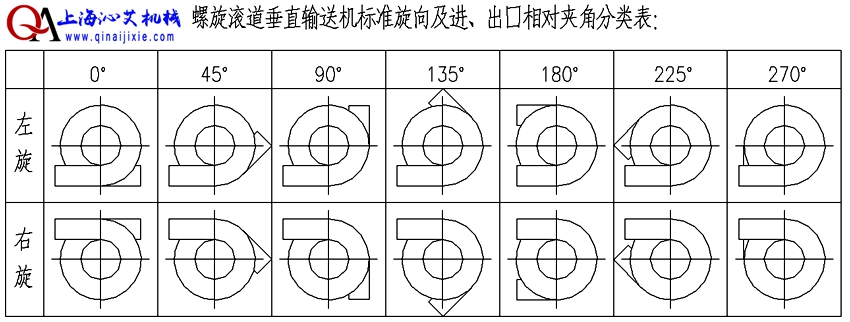

辊筒螺旋输送线输送方向选择

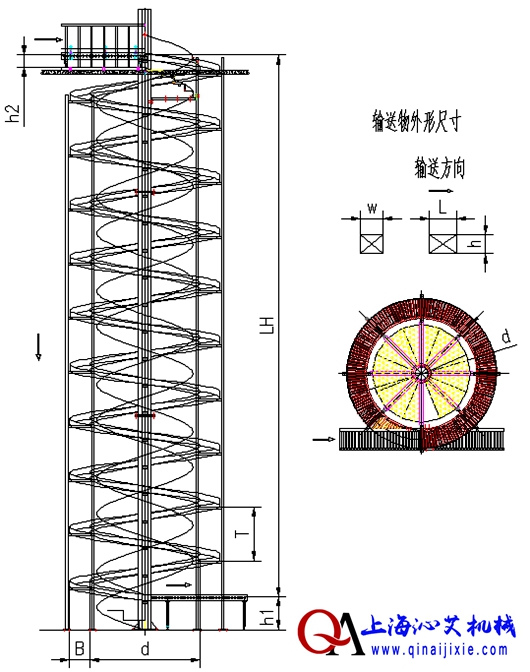

辊筒螺旋输送线示意图纸

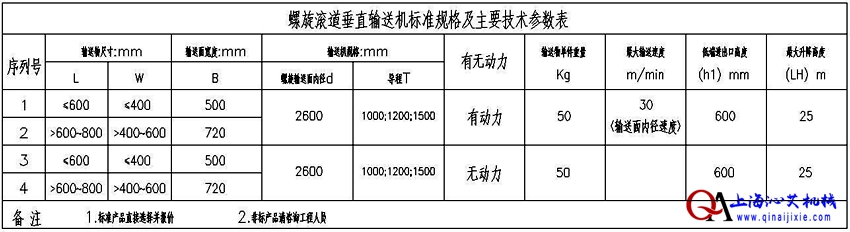

辊筒螺旋输送线规格技术参数

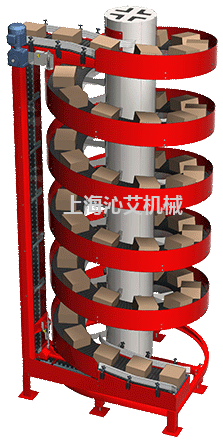

螺旋输送动态图
