皮带输送机
您所在的位置:首页 > 输送机 > 皮带输送机 >

抽屉式皮带输送机

发布时间:2017/1/19 20:15:35 浏览次数:
抽屉式皮带输送机抽屉式皮带输送机


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

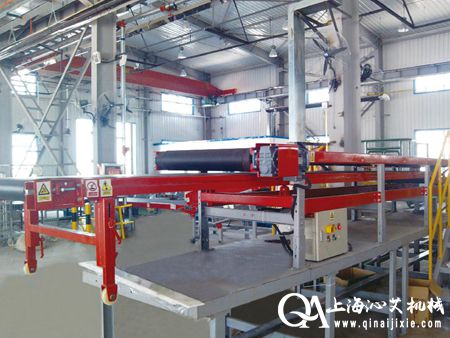

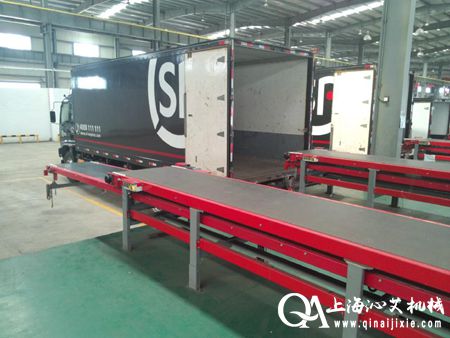

    双层抽屉式皮带输送机、抽屉输送机用于实现物品的快速输送和装车。其分别由上层和下层胶带输送机叠加而成,上层胶带输送机实现物品输送功能,下层皮带输送机实现物品输送及装车的功能。下层皮带输送机可在人工助力下,由导轨导向单向拉出可根据汽车车厢内的空间大小而确定下层皮带输送机拉出的长度。

    双层抽屉式皮带输送机分别由上层或下层的驱动总成、张紧总成、输送皮带、机架体、改向总成、导向机构、电气控制组成。抽屉式皮带输送机导向机构采用槽型结构,预留合理的间隙,下层输送机可无阻碍的拉出,下层输送机前端设计与汽车地板搭接支脚,可调节搭接支脚的高度。

抽屉输送机技术参数



输送能力

60kg/m2

输送速度

25~35m/min

上层皮带宽度

800mm,    PVC皮带

下层皮带宽度

650mm,  PVC皮带

皮带机长度、高度

依据设计图纸

驱动电机功率

SEW/NORD 0.75-1.1kw

皮带跑单向偏量

15mm

导轨、机身钢板厚度

4mm以上

电控箱

单独电控箱


抽屉式皮带输送机电气配置

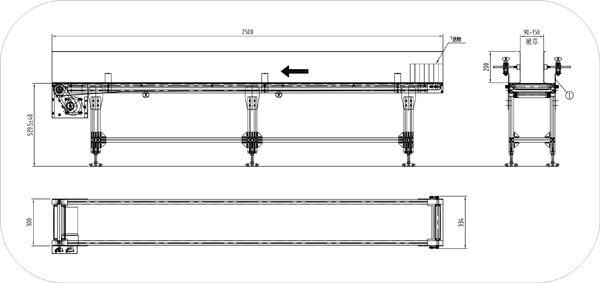

抽屉式皮带输送机示意图
