8、码垛机

    1.动力滚筒输送机（空纸箱输送）：辊筒：60*12*2/600mm08B14齿双链轮辊筒，机架：304#不锈钢钢板或冷轧板折弯，支脚：60*40*2/304不锈钢或方钢制作，电机采用台湾城邦电机M14*120，可调脚杯速度根据实际情况制定（空纸箱输送）

    2.链条输送机（纸箱定位）：101大节距链条机架：304#不锈钢钢板或冷轧板折弯，支交：60*40*2/304不锈钢或方钢制作，亚德客或SMC阻挡器，电机采用台湾城邦电机M14*120，可调杯脚速度根据实际情况制定

    3.动力滚筒输送机（封箱机前端连接线）：辊筒：60*12*2/600mm08B14齿双链轮辊筒，机架：304#不锈钢钢板或冷轧板折弯，支脚：60*40*2/304不锈钢或方钢制作，电机采用台湾城邦电机M14*120，可调杯脚速度及长度根据实际情况制定

    4.QA-503折盖封箱机：（按照实际产品制定）

      电源                 220V 50HZ

      功率                 200W

      最大包装尺寸         L600*W500*H500MM

      最小包装尺寸         L200*W150*H130MM

      封箱速度             每小时300-750箱

      胶带宽度             2"、2.5"、3"

      外包装尺寸           L1700*W900*H1500MM

      机器重量             180KG

    5.动力滚筒输送机（码垛机前端连接线）：辊筒：60*12*2/600mm08B14齿双链轮辊筒机架：304#不锈钢钢板或冷轧板折弯支腿：60*40*2/304不锈钢或方钢制作电机采用台湾城邦电机M14*120可调杯脚速度及长度根据实际情况制定

    6.动力滚筒输送机（产品物料输送线）：辊筒：60*12*2/600mm08B14齿双链轮辊筒，机架：304#不锈钢钢板或冷轧板折弯，支脚：60*40*2/304不锈钢或方钢制作，电机采用台湾城邦电机M14*120，可调杯脚速度及长度根据实际情况制定

    7.装箱机：

      机架：冷轧板折弯，亚德客或SMC气缸，电机台湾城邦加速电机，西门子PLC ，施耐德传感器装箱

      速度：3箱/分钟

      电源：220V50HZ

      功率：1200W

      机器重量：850KG

    8.码垛机

      (1)材质：

      机架：SS41（A3钢喷漆）

      轴：S45C轴承钢

      滚筒：双端镶轴承滚筒（镀锌）

      机罩：SS41（A3钢喷漆）

      导向板：SS41（A3钢喷漆）

    (2)特点：

      1>采用触摸屏操作实现人机对话，可显示生产速度，故障原因及位置，自动化程度高。采用PLC可编程序对纸箱的排序堆垛层数、栈板供应及排出均可编入程序进行控制。

      2>采用韩国LG公司生产的PLC和触摸屏（6英寸），电器部件符合国际标准，性能可靠，互换性、耐用性强。

      3>采用日本CMC公司生产的链条具有抗磨损好、精度高、传输稳定等特点。

      4>采用德国FESTO或日本SMC生产的气动元件和气缸，质量、性能可靠。

      5>安全门、罩设有电器感应装置，当罩门打开时，机器停止工作，可对人员进行保护。

      6>堆垛方式的调整方便、简单，可在触摸屏上进行。

      7>堆垛稳定、高效，可大大节省人力。

      8>纸箱供应系统采用刹车马达控制，保证按预先设定好的位置输送纸箱。

      9>栈板库容量大，可容纳12-15个空栈板，可实现自动供应栈板。

      10>噪音小符合中国国际标准噪音为75db以下。

      11>不用更换堆垛零件即可以完成几种堆垛方式。

      12›电机（马达）、减速器均使用德国Nord公司产品。

      (3)公用消耗：

      1>动力电：AC，3相，380V，9KW  50HZ

      2>空气消耗：500NL/MIN（空气使用量：5-6kg/cm2）

      (4)在线缠绕包装机:

      1>性能特点：

      输送系统：

      输送线速度，12m/min

      动力输送线可选择滚筒、链排、万向球等结构

      可选功能：

      开门膜架与普通膜架可选，开门膜架更换缠绕膜快速方便

      2>技术参数：

      品名/规格        T2000FZ-PL托盘在线式缠绕包装机

      裹绕规格         输送方向（800-1400）×（800-1300）mm

      裹绕高度         1900mm

      包装效率         30-50件/小时

      转盘尺寸         直径：2000mm  高度：565mm

      转盘承重         3000Kg

      运转时占地面积     2895×2100mm

      转盘转速         0-15rpm

      膜架机构         预拉伸机构

      功率/电压        1.3 KW/AC220V

      包装材料         LLDPE拉伸膜厚度：17-35um幅宽：500mm

      机器重量         1180Kg

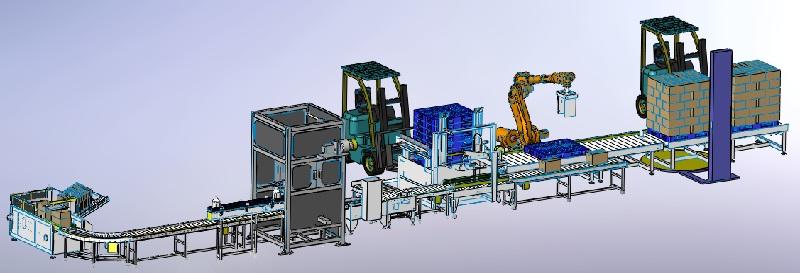

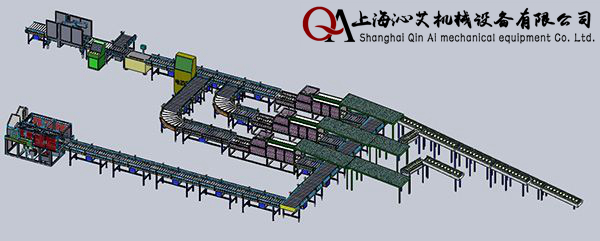

输送、开箱、装箱、封箱、码垛包装生产线方案本方案针对纸箱成型封底机，无法完成开箱的大型纸箱装箱、封箱、码垛而设计的自动包装生产线。该生产线是近年来众多企业的首选生产线，节约成本，最大限度的提高生产效率。人工将纸箱开箱封底，通过滚筒输送机到达装箱机链条输送机定位。产品由滚筒输送机到达装箱机内部定位，气动抓手抓起产品提升平移至纸箱顶部，下降至纸箱开口处，抓手松开产品脱落坠入纸箱内部，同时链条输送机阻挡器放行纸箱。输送至折盖封箱机前端，自动折盖封箱机纸箱底部面形成的四面可弯折的面板折合，放入物品后输入由两侧皮带驱动的输送轨道内，封箱机上侧的纸箱折盖装置启动，折盖封箱一次性完成。

进入码垛机前段：根据设定的排列方式强制对纸箱进行转向或输送，以达到整理、排序的作用。供应输送带将整理好的第一列纸箱用气缸推入提升装置之后依次推入第二列、第三列以形成排序层。当纸箱按一定的排序形成一组（层）后升降机载着排序层上升并向前移动至码垛装置上部，并平稳地放在栈板（或前一排序层）上，以形成自动码垛。码垛装置是依靠变频马达和链条来完成其升、降和前进（后退）的。栈板库可堆积12个空栈板，并按程序要求定时向码垛装置供应栈板。由单独电机提供动力。当一栈板达到了码垛层数后发出信号，将实垛推出码垛部分。实垛通过排除输送带送至指定位置，码垛完成进。
