物件在运送线上传送的过程中,往往需求对被运送的物件进行分类,即把主运送轨道上的被运送物件按肯定要求分检并送到各自的运送轨道上去,如加工制作线或装箱、入库等等。要完成这种分拣,往往要先对各种被运送件进行编码加以区别,在分拣时用读码体系译出每件货品的编码能够肯定每件物品该去的分支轨道,在悉数运送过程中,编码永远与被运送件一起传送。这一类的编码、读码体系,已有多种设计计划,这些计划已被平凡地应用到各种运送过程中,不再赘述。这里要介绍的是一种根据被运送件或运送夹具的外观尺寸来对其进行编码、读码的方式这种方式罢免了繁琐的编码过程,却能完成可靠地分拣。

　　1编码方式

　　读码器由三个光电开关构成,光电开关高度辞别为:开关1为20-30cm,开关2为10-20cm,开关3为0-10cm。假设被运送件高度辞别为A:25cm,B:15cm,C8cm,当它们始末读码器时,三个光电开关的运送将产生转变:有运送物件时,高度相应的光电开关为ON运送形态即为1如此就可以区别出各个被运送物件的类别。

　　2物流分拣线运送机的构成及工作道理

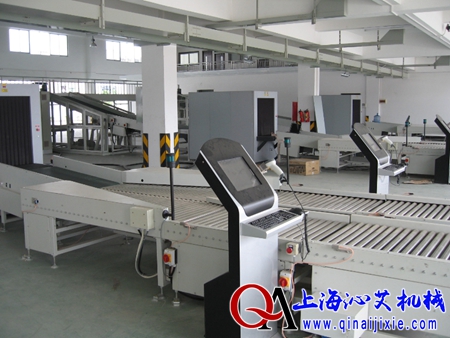

　　物流分拣线运送机由三个部分构成:筹划轨道、主运送轨道和分轨道。操纵职员将被运送件放到筹划轨道上,当主运送轨道发出应许进入的信息时,被运送件即传送到主运送轨道,当读码器对被运送件进行读码分检后,随即启动相应的分拣装置将被运送件传送到相应的分轨道上。

　　所谓分拣装置即是X,Y两道分拣门,它们可由微型电念头或电磁铁、气动液压元件管制,并根据差异的位置造成三条差异的分拣通道。C为读码器,它由三个光电开关C1、C2、/3构成:K0、K1、K2亦为光电开关。当X门右旋,Y门左旋时,造成运送件B的分检通道;当X门右旋,Y门亦右旋时,造成运送件A的分拣通道;当X门左旋,Y门亦左旋时,造成运送件C的分拣通道。

　　3管制要求

　　(1)悉数体系启动时,主运送轨道与各分轨道不妨同时启动

　　(2)筹划轨道在主运送轨道启动运转后才可启动,以防主运送轨道上物件积存。在主运送轨道上的被运送件前后应维持段间隔KK2即为此而配置

　　(3)当分拣门产生障碍或被运送件靠近分拣门时依靠K2的作用可停止主运送轨道运转

　　(4)管制体系应拥有相应的过载保护性能。
